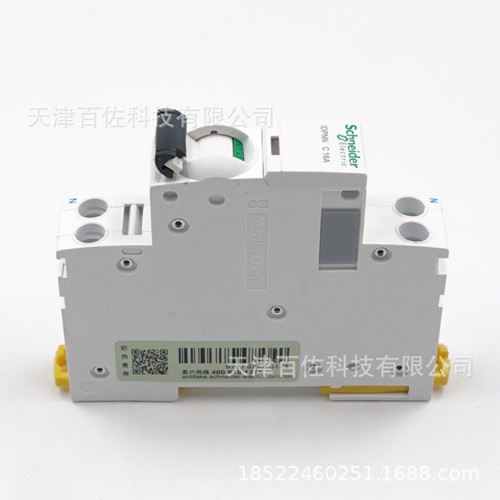

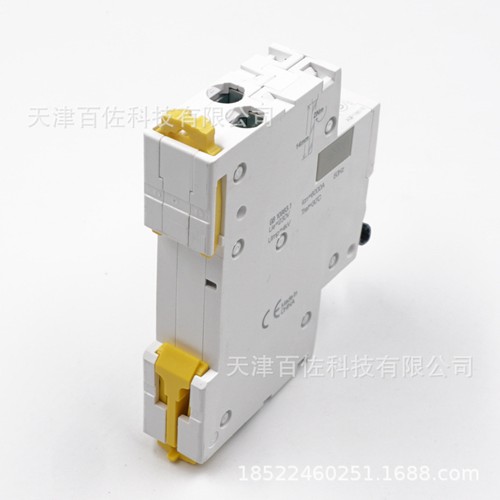

施耐德iDPNa/N微型断路器(也叫小型断路器)
微型断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成,其主触点是靠手动操作或电动合闸的,主触点闭合后
自由脱扣机构将主触点锁在合闸位置上。
施耐德iDPNa/N微型断路器的主要参数
系列名称:iDPNa,iDPNN
接线方式:板前接线
壳架等级额定电流:32A
额定电压: 230V AC
极数范围:1P+N
短路分段能力:a型4.5kA,N型6kA,H型10kA

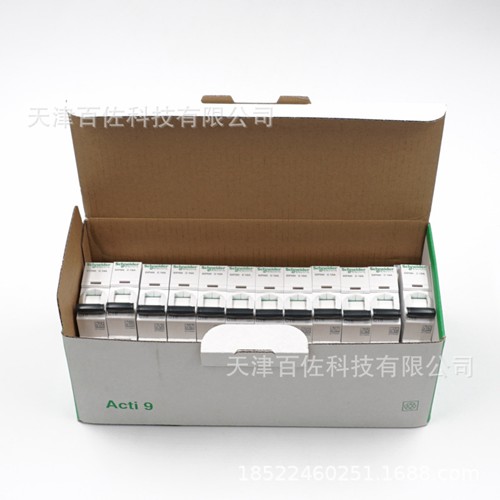

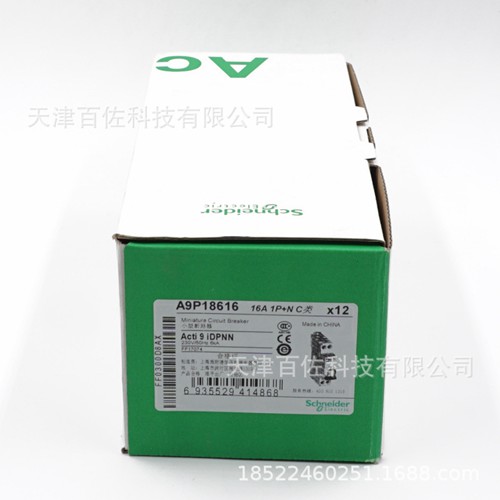

包装规格:12个/盒
脱扣特性范围:C【5-10In】
产品宽度范围:18mm
额定电流范围:2A,6A,10A,16A,20A,25A,32A,40A
施耐德DPNa/N微型断路器的物理性能
机械寿命: 20000次
使用环境温度: -25°C至+60°C
存储环境温度: -40°C至+80°C
电气寿命: 10000次
施耐德iDPNa/N微型断路器的相关附件
脱扣附件配置:iMX分励脱扣单元,iMX+OF分励脱扣单元,iMN欠压脱扣单元,iMSU过压脱扣单元,iMNV脱扣单元
漏电保护附件配置:VE 电子式AC类保护漏电附件:额定剩余动作电流30mA
VEG-电子式AC类保护漏电附件带过压保护:额定剩余动作电流30mA
VEA 电子式A类保护漏电附件:额定剩余动作电流30mA,10mA
ELM【ELM电磁式漏电附件 A类】:额定剩余动作电流30mA
ELM【ELM电磁式漏电附件 AC类】:额定剩余动作电流30mA
施耐德DPNa/N微型断路器的执行标准
获得:CCC,CE
符合标准:GB 10963.1,IEC 60898-1
