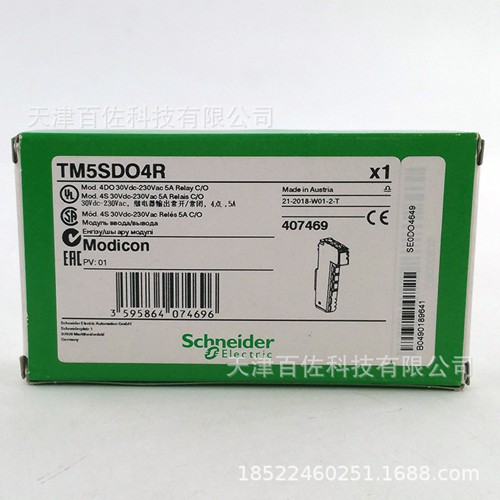

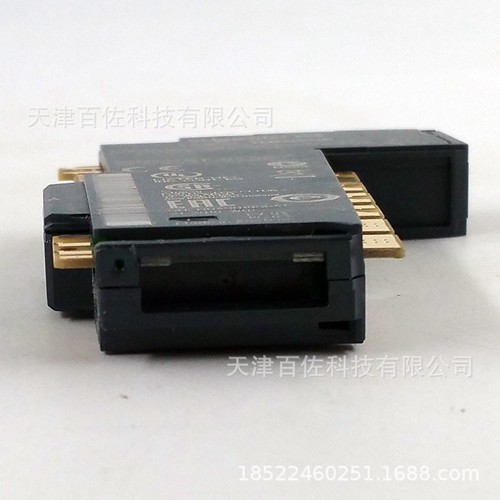

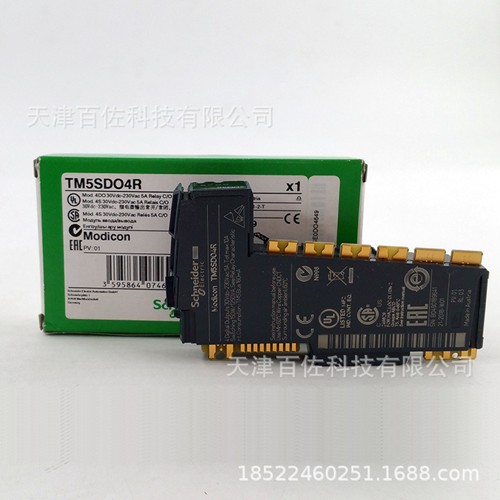

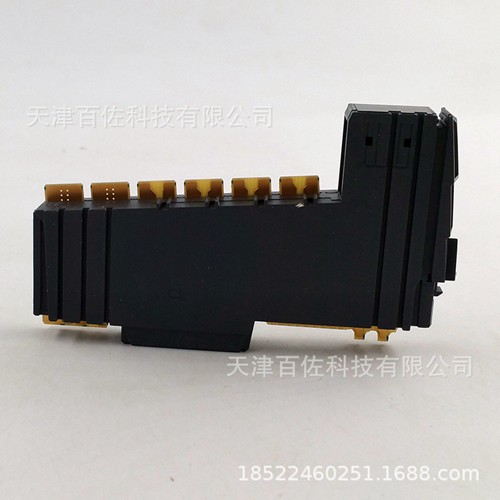

施耐德TM5SDO4R

施耐德PLC接线附件的主要参数

产品系列： Modicon TM5

产品类型： 离散量输出模块

离散量输出数量： 4

固态输出类型： 继电器

适用范围： PacDrive LMC 运动控制器

产品适用范围： PacDrive LMC Pro 2 PacDrive LMC Eco PacDrive LMC Pro

输出电压： 230 V 交流 30 V 直流

输出电压限制： 184...276 V 交流 24...36 V 直流

固态输出功能 ：4 NO

每通道电流： 5 A

maximum current per output common：10 A

颜色： 黑

响应时间： <= 10 ms 状态从0到1 适用 输出 <= 10 ms 状态从1到0 适用 输出

保护类型： 逆相保护 无短路保护 无过载保护 隔离 No insulation between channels 500 Vrms AC insulation between channel and bus 机械寿命 20000000 次

电气寿命： 500000 次 在…上 5 A 电流消耗 160 mA 在…上 5 V DC 总线 maximum power dissipation in W 2.3 W

标识：CE

产品重量： 0.025 kg

符合标准： CSA C22.2 No 213 UL 508 IEC 61131-2 CSA C22.2 No 142

产品认证： CSA CULus GOST-R C-Tick

环境温度： -10…55 °C 无 (垂直安装) -10…60 °C 有 (垂直安装) -10…50 °C (垂直安装)

贮存环境温度： -40…70 °C

相对湿度：5…95 % 无冷凝 IP 保护等级 IP20 符合 IEC 61131-2 污染等级 2 符合 IEC 60664

工作海拔：0...2000 m

存储高度： 0…3000 m 抗振动 1 gn 在…上 8.4…150 Hz 在…上 DIN 导轨安装 3.5 mm 在…上 5…8.4 Hz 在…上 DIN 导轨安装 抗冲击 15 gn 适用 11 ms 电磁兼容性 静电放电抗干扰, 4 kV 接触 符合 EN/IEC 61000-4-2 静电放电抗干扰, 8 kV 空气中 符合 EN/IEC 61000-4-2 抗辐射, 1 V/m 2...2.7 GHz 符合 EN/IEC 61000-4-3 抗辐射, 10 V/m 80...2000 MHz 符合 EN/IEC 61000-4-3 抗快速瞬变, 1 kV E/S 符合 EN/IEC 61000-4-4 抗快速瞬变, 1 kV 屏蔽电缆 符合 EN/IEC 61000-4-4 抗快速瞬变, 2 kV 电源线 符合 EN/IEC 61000-4-4 抗浪涌, 0.5 kV 差模 符合 EN/IEC 61000-4-5 抗浪涌, 1 kV 共模 符合 EN/IEC 61000-4-5 抗导电 符合 EN/IEC 61000-4-6 传导和辐射干扰 符合 CISPR 11
