施耐德中间继电器
中间继电器结构:线圈装在"U"形导磁体上,导磁体上面有一个活动的衔铁,导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起,使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时,衔铁被吸向导磁体,同时衔铁压动触点弹片,使常闭触点断开常开触点闭合,完成继电器工作。当电磁力矩减小到一定值时,由于触点弹片的反作用力矩,而使触点与衔铁返回到初始位置,准备下次工作。

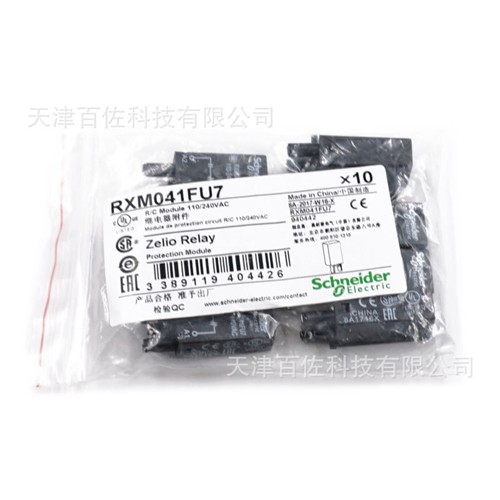

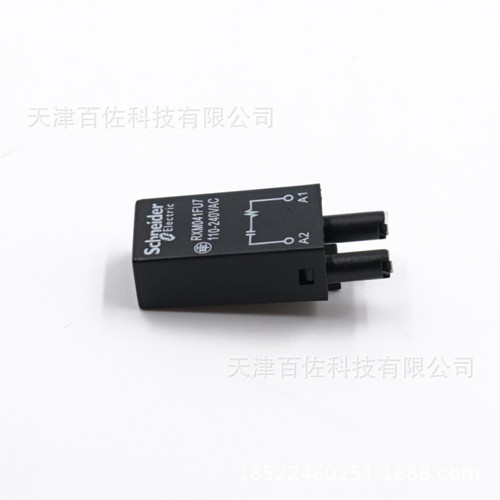

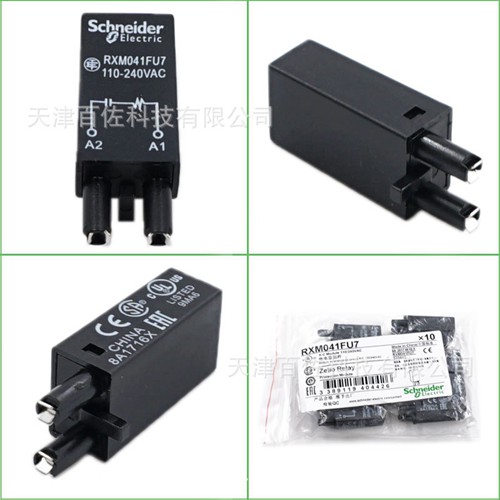

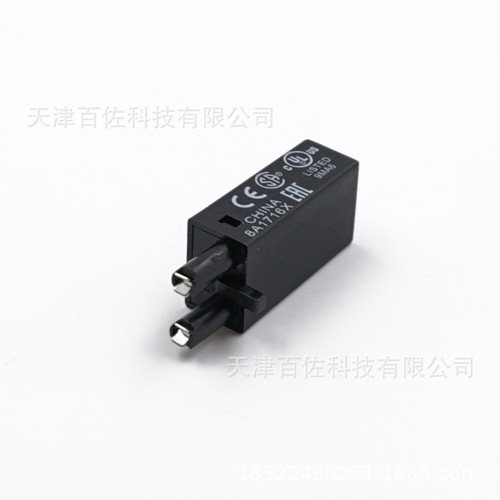

施耐德中间继电器附件-保护插件的主要参数
产品系列: Zelio Relay
附件/独立安装部件类别: 保护附件
附件/独立安装部件类型: 保护模块
附件/独立安装部件指示: RC电路
适用范围: 插座 RPZ (1 C/O) 插座 RPZ (2 OC) 插座 RXZ (2 OC) 插座 RXZ (3 C/O) 插座 RXZ (4 OC)
附件/独立安装部件指向: Zelio RPM 功率继电器 Zelio RXM 中间继电器
控制回路电压: 110...240 V AC
每件单独销售数量: 20
产品重量:0.01kg
