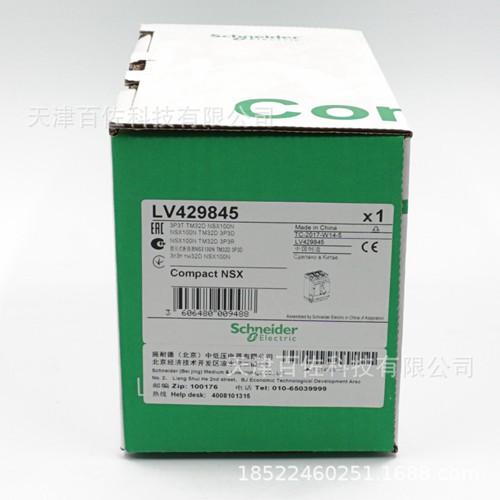

施耐德NSX100N TM32D 3P3D

施耐德NSXF/N/H/S/E/B/L塑壳断路器

塑壳断路器能够在电流超过跳脱设定后自动切断电流。塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。其脱扣单元分为：热磁脱扣与电子脱扣器。

施耐德NSXF/N/H/S/E/B/L塑壳断路器的主要参数

系列名称：NSX(F/N/H/S/E/B/L)(100A/160A/250A/400A/630A)

壳架等级额定电流：100A/160A/250A/400A/630A
额定工作电压: 690V

额定绝缘电压：750V，800V

额定冲击耐受电压：8 KV

极数范围：3P，4P

短路分段能力：E 16kA，B 25kA，F 36kA，N 50kA，H 70kA，S 100kA，L 150kA

包装规格：1个/盒

连接方式：板前连接

脱扣器类型：热磁式，电子式，磁性

脱扣器名称：TMDMIC.，MIC2.2，MIC2.3，MIC4.1，MIC5.2，MIC5.3，MIC6.2，MIC6.3

脱扣器保护方式：两段保护LI，三段保护LSI，四段保护LSG

产品宽度范围：81mm，90mm，105mm，140mm，185mm

额定电流范围：16A，25A，32A，40A，50A，63A，80A，100A，125A，160A，250A，400A

本体类型：固定式完整断路器 插入式完整断路器 抽出式完整断路器 电动机保护完整断路器

带电操完整断路器AC220V 带电操完整断路器AC380V

施耐德NSXF/N/H/S/E/B/L塑壳断路器的物理性能

机械寿命: 10000-50000次

电气寿命: 5000-2000次

使用环境温度: -35°C至+70°C
存储环境温度: -55°C至+85°C

施耐德NSXF/N/H/S/E/B/L塑壳断路器的执行标准

符合标准:EN 60947-2，IEC 60947-2，EN/IEC 60947，IEC 60664-1，IEC 60529，IEC 62262，EN 50102
