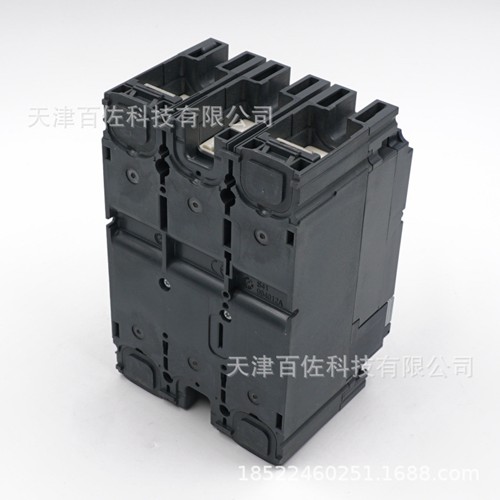

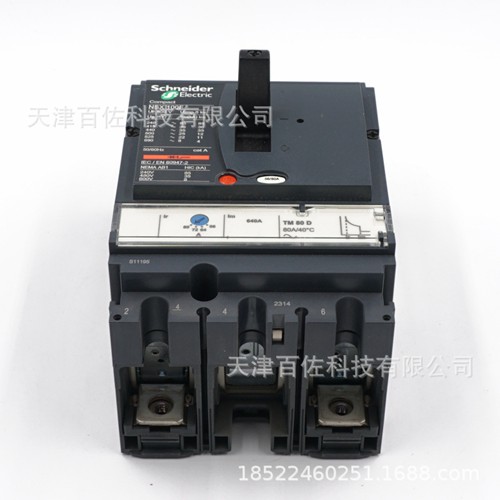

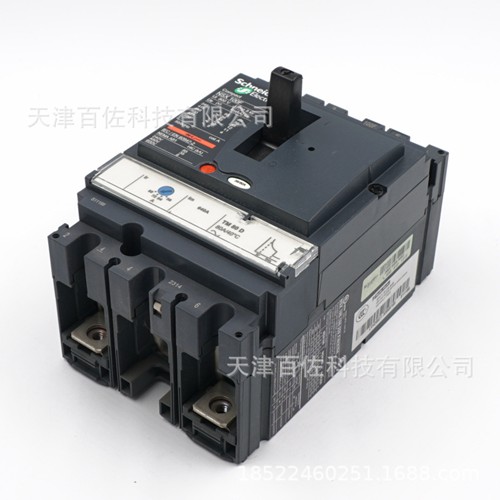

施耐德NSXF/N/H/S/E/B/L塑壳断路器
塑壳断路器能够在电流超过跳脱设定后自动切断电流。塑壳指的是用塑料绝缘体来作为装置的外壳,用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元,而大型号的塑壳断路器会配备固态跳脱传感器。其脱扣单元分为:热磁脱扣与电子脱扣器。
施耐德NSXF/N/H/S/E/B/L塑壳断路器的主要参数
系列名称:NSX(F/N/H/S/E/B/L)(100A/160A/250A/400A/630A)
壳架等级额定电流:100A/160A/250A/400A/630A
额定工作电压: 690V
额定绝缘电压:750V,800V
额定冲击耐受电压:8 KV
极数范围:3P,4P
短路分段能力:E 16kA,B 25kA,F 36kA,N 50kA,H 70kA,S 100kA,L 150kA
包装规格:1个/盒
连接方式:板前连接
脱扣器类型:热磁式,电子式,磁性
脱扣器名称:TMDMIC.,MIC2.2,MIC2.3,MIC4.1,MIC5.2,MIC5.3,MIC6.2,MIC6.3
脱扣器保护方式:两段保护LI,三段保护LSI,四段保护LSG
产品宽度范围:81mm,90mm,105mm,140mm,185mm
额定电流范围:16A,25A,32A,40A,50A,63A,80A,100A,125A,160A,250A,400A
本体类型:固定式完整断路器 插入式完整断路器 抽出式完整断路器 电动机保护完整断路器
带电操完整断路器AC220V 带电操完整断路器AC380V
施耐德NSXF/N/H/S/E/B/L塑壳断路器的物理性能
机械寿命: 10000-50000次
电气寿命: 5000-2000次
使用环境温度: -35°C至+70°C
存储环境温度: -55°C至+85°C
施耐德NSXF/N/H/S/E/B/L塑壳断路器的执行标准
符合标准:EN 60947-2,IEC 60947-2,EN/IEC 60947,IEC 60664-1,IEC 60529,IEC 62262,EN 50102
