产地：天津

品牌：SchneiderElectric/施耐德

型号：NSC100S3050N（NSC100STM50D3P3D）

壳架电流：100（A）

分断能力：18KA

极数：3P

额定电流：50A

脱扣器型号：TMD

安装方式：底板安装

接线方式：板前接线

操作方式：手柄直接操作

保护用途：配电保护

附件说明：联系客服

订货号：NSC100S3050N

额定工作电压：550V

机械寿命：8500次

电气寿命：4000次

外形尺寸：75*130*60（mm）

脱扣型式：热磁式

脱扣器额定电流：50A

用途：漏电保护

额定绝缘电压：690V

特性：智能型

壳盖：常规

灭弧介质：空气式

保护类型：过载、短路保护

脱扣方式：过电流脱扣器

应用场景：终端配电

额定运行短路分段能力Ics：18（KA）

额定极限短路分断能力Icu：18（KA）

产品认证：ce

小包装数：1个/盒

物料编号：NSC100S3050N

3C额定电压范围：交流额定电压1500V及以下

是否专供外贸：否

型号报价：231.5

货号：NSC100S3050N

产品系列：OsmartNSC

系列：OsmartNSC-NSC100S

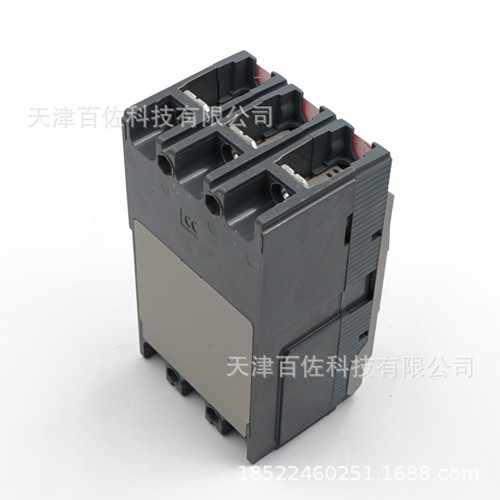

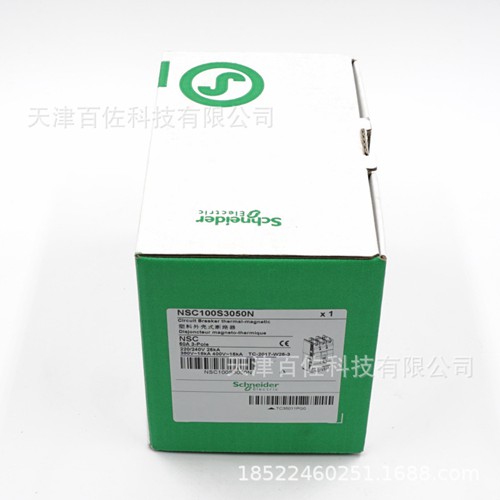

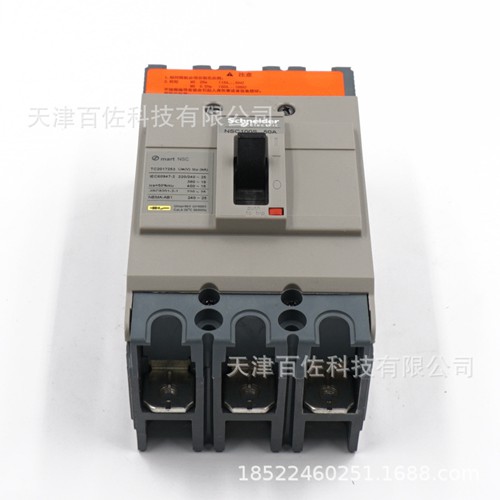

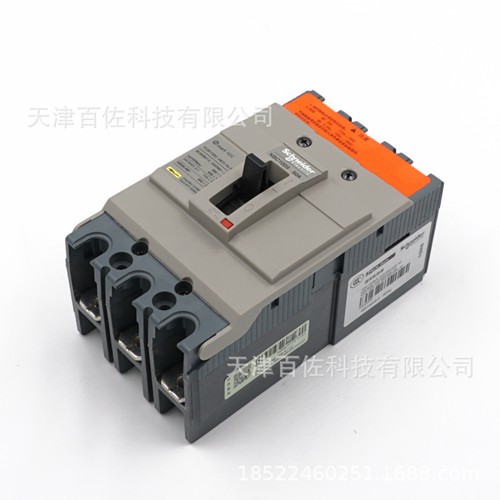

NSC100S3050N产品实物图片

NSC100S3050N产品介绍

施耐德NSCB/E/K/S塑壳断路器

塑壳断路器能够在电流超过跳脱设定后自动切断电流。塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。其脱扣单元分为：热磁脱扣与电子脱扣器。

施耐德NSCB/E/K/S塑壳断路器的主要参数

系列名称：NSC(B/E/K/S)(60A/100A/160A/250A/400A/630A)

壳架等级额定电流：60A/100A/160A/250A/400A/630A
额定工作电压: 440V，550V

额定绝缘电压：690V

额定冲击耐受电压：6KV

极数范围：3P，4P

短路分段能力：E 7.5kA，B 10kA，S 18kA，K 35kA

包装规格：1个/盒

脱扣器类型：热磁式，电子式

脱扣器名称：TMD，ETS 2.3

产品宽度范围：75mm，100mm，140mm

额定电流范围：15A，20A，25A，30A，40A，50A，60A，75A，80A，100A，125A，160A，200A，225A，250A，320A，350A

400A，500A，630A

施耐德NSCB/E/K/S塑壳断路器的物理性能

机械寿命: 6000-10000次

电气寿命: 1000-4000次

使用环境温度: -25°C至+70°C
存储环境温度: -35°C至+85°C

施耐德NSCB/E/K/S塑壳断路器的执行标准

符合标准:EN 60947-2，IEC 60947-2
