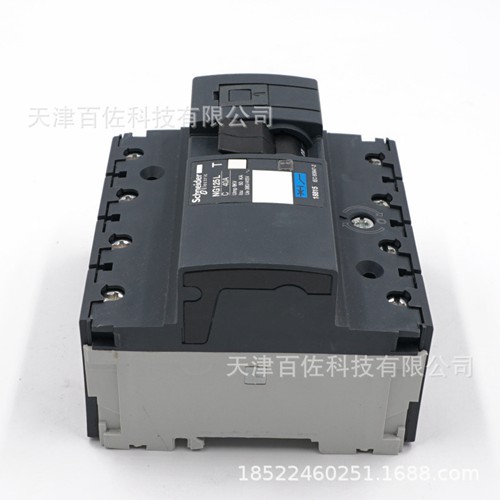

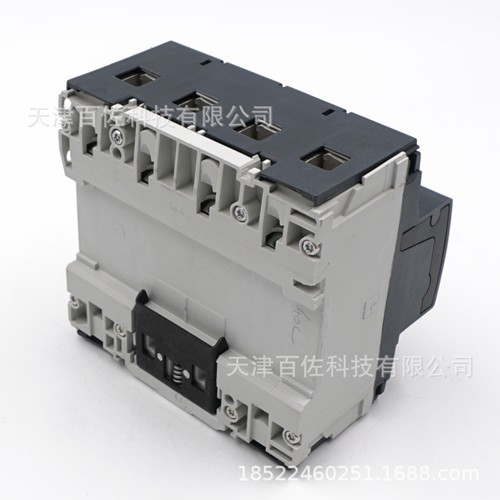

施耐德NG125H/L微型断路器(也叫小型断路器)
微型断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成,其主触点是靠手动操作或电动合闸的,主触点闭合后
自由脱扣机构将主触点锁在合闸位置上。
施耐德NG125H/L微型断路器的主要参数
系列名称:NG125H,NG125L
接线方式:板前接线
壳架等级额定电流:125A
额定电压: 230V/400V AC
极数范围:1P,2P,3P,4P
短路分段能力:H型36kA,L型50KA

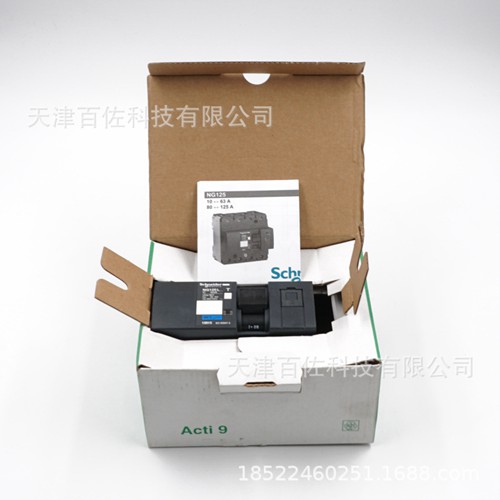

包装规格:1个/盒
脱扣特性范围:C【5-10In】D【10-14In】
产品宽度范围:27mm
额定电流范围:10A,16A,20A,25A,32A,40A,50A,63A,80A
施耐德NG125H/L微型断路器的物理性能
机械寿命: 20000次
电气寿命: 10000次
使用环境温度: -30°C至+70°C
存储环境温度: -40°C至+70°C
施耐德NG125H/L微型断路器的相关附件

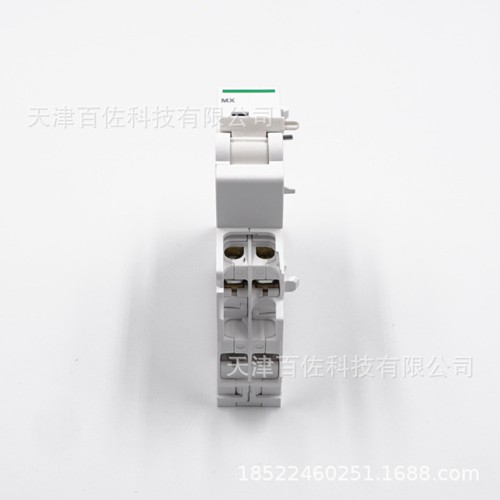

脱扣附件配置:MX+OF分励脱扣单元,MN欠压脱扣单元
施耐德NG125H/L微型断路器的执行标准
符合标准:IEC 60947-2,IEC 60068-1
