施耐德热继电器
热继电器是由流入热元件的电流产生热量,使有不同膨胀系数的双金属片发生形变 ,当形变达到一定距离时,就推动连杆动作,使控制电路断开,从而使接触器失电,主电路断开,实现电动机的过载保护。继电器作为电动机的过载保护元件,以其体积小,结构简单、成本低等优点在生产中得到了广泛应用。 热继电器的主要技术参数 额定电压:热继电器能够正常工作的高的电压值,一般为交流220V,380V,600V。 额定电流:热继电器的额定电流主要是指通过热继电器的电流 额定频率:一般而言,其额定频率按照45~62HZ设计。 整定电流范围:整定电流的范围有本身的特性来决定。它描述的是在一定的电流条件下热继电器的动作时间和电流的平方成正比。 热继电器的作用是:主要用来对异步电动机进行过载保护,他的工作原理是过载电流通过热元件后,使双金属片加热弯曲去推动动作机构来带动触点动作,从而将电动机控制电路断开实现电动机断电热继电器停车,起到过载保护的作用。鉴于双金属片受热弯曲过程中,热量的传递需要较长的时间,因此,热继电器不能用作短路保护,而只能用作过载保护热继电器的符号为FR

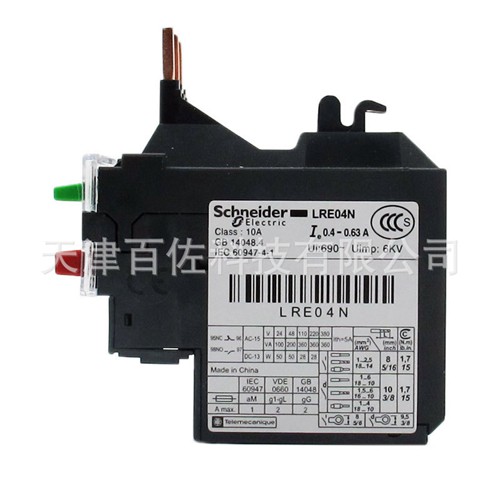

施耐德热继电器LRE的主要参数
系列名称:EasyPact TVS-LRE
产品系列代号:E
接触器额定电流:06-38A、40-95A、120-630A
配合接触器型号:LC1E06-LC1E38、LC1E40-LC1E95、LC1E120-LC1E160
包装规格:1个/盒
脱扣等级:CLASS 10A
额定电流范围:01【0.10-0.16A】02【0.16-0.25A】03【0.25-0.4A】04【0.40-0.63A】05【0.63-1A】06【1-1.6A】07【1.6- 2.5A】08【2.5-4A】10【4-6A】12【5.5-8A】14【7-10A】16【9-13A】21【12-18A】22【16-24A】32【23-32A】 35【30- 38A】322【16-24A】353【23-32A】355【30-40A】357【37-50A】359【48-65A】361【55-70A】 363【63-80A】365【80-104A】480【51-81A】481【62-99A】482【84-135A】483【124-198A】
484【146-234A】485【174-279A】486【208-333A】487【259-414A】488【321-513A】489【394-630A】
产地代号:N
独立安装座:不选配、LAEB3N 独立安装座
施耐德热继电器LRE的物理性能
使用环境温度: -20°C至+70°C
存储环境温度: -60°C至+80°C
施耐德热继电器LRE的执行标准
符合标准:IEC 60947-4-1 GB 14048
