施耐德接触器
施耐德接触器分为交流接触器(电压AC)和直流接触器(电压DC),它应用于电力、配电与用电场合。接触器广义上指工业电中利用线圈流过电流产生磁场,使触头闭合,以达到控制负载的电器。作用:在电工学上,因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(达800A)电路的装置,所以经常运用于电动机做为控制对象,也可用作控制工厂设备?电热器?工作母机和各样电力机组等电力负载,接触器不仅能接通和切断电路,而且还具有低电压释放保护作用。接触器控制容量大,适用于频繁操作和远距离控制,是自动控制系统中的重要元件之一,在工业电气中其用处相当广泛。

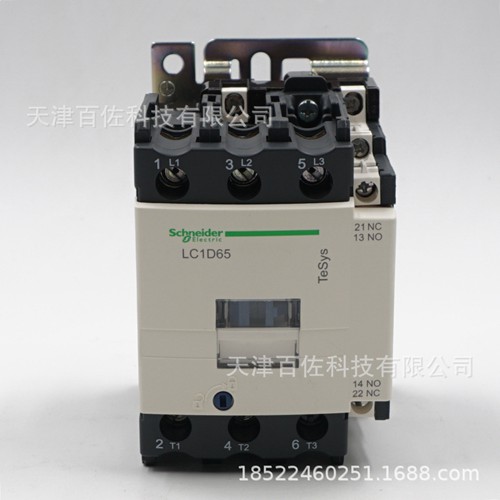

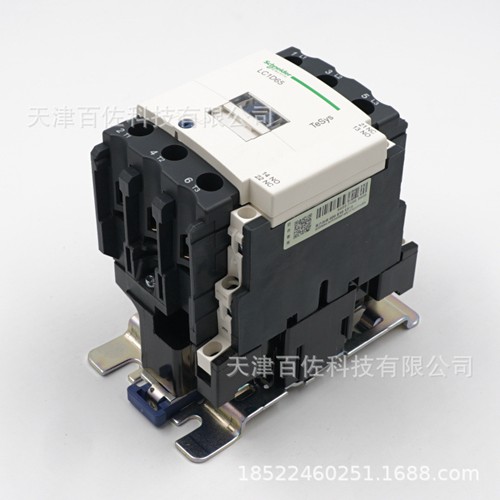

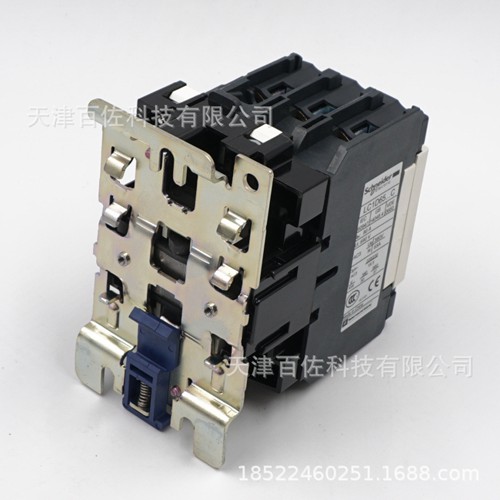

施耐德LC1D接触器的主要参数
TeSys LC1D系列交流接触器、TeSys LC1D系列直流流接触器
系列名称:TeSys LC1D
TeSys系列单个接触器代号:1(单个接触器)
系列代号:D
极数:3级、4级
接线方式:无代号【电缆直入式接线端子】3【弹簧式自动压接端子】6【螺栓接线,接线环方式】9【快速插接式,需压接插线鼻】
包装规格:1个/盒
电压频率及产地:7C【50/60Hz 中国】、7【50/60HZ 】
辅助触点:11【1NO+NC】
额定工作电流(国产型号): 09【9A】12【12A】18【18A】25【25A】32【32A】38【38A】40【40A】50【50A】65【65A】80【80A】95【95A】11500【115A】15000【150A】17000【170A】205【205A】245【245A】300【300A】410【410A】475【475A】620【620A】
额定工作电流(进口型号):098【9A】128【12A】188【18A】258【25A】40008【40A】65008【65A】80004【80A】80008【80A】115004【115A】T20【20A】T25【25A】T32【32A】T40【40A】
线圈电压代号:B【24V】C【32V】CC【36V】D【42V】E【48V】F【110V】FE【115V】L【208V】M【220V】N【415V】P【230V】Q【380V】U【240V】V【400V】G【125V】R【440V】 Y【660V】S【72V】
施耐德LC1D接触器的物理性能
机械寿命: 30百万次,15 kA².s
电气寿命: 200万次
使用环境温度: -5°C至+60°C
存储环境温度: -60°C至+80°C
施耐德LC1D接触器的执行标准
符合标准:IEC 60947-4-1 GB 14048.4
