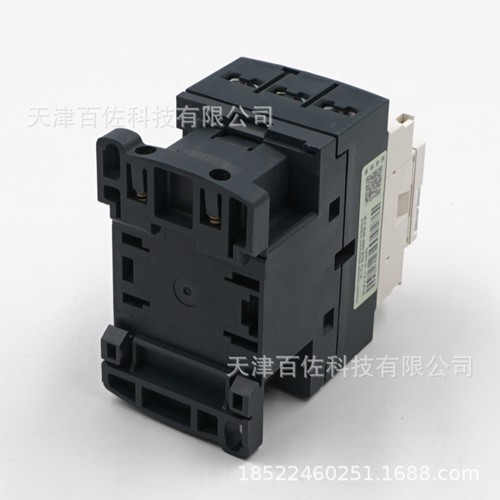

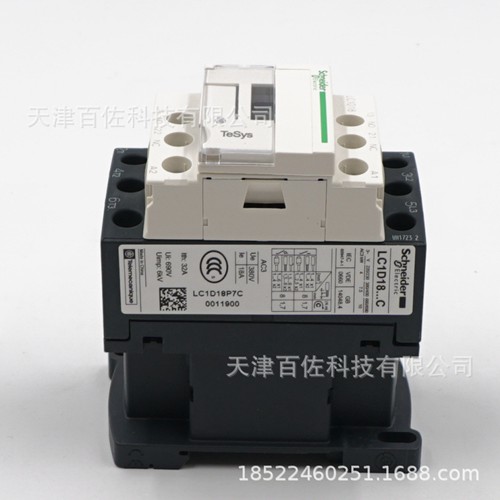

施耐德LC1D18P7C

施耐德接触器

施耐德接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。接触器广义上指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。作用：在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（达800A）电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。接触器控制容量大，适用于频繁操作和远距离控制,是自动控制系统中的重要元件之一，在工业电气中其用处相当广泛。

施耐德LC1D接触器的主要参数

TeSys LC1D系列交流接触器、TeSys LC1D系列直流流接触器

系列名称：TeSys LC1D

TeSys系列单个接触器代号:1(单个接触器）

系列代号：D

极数：3级、4级

接线方式：无代号【电缆直入式接线端子】3【弹簧式自动压接端子】6【螺栓接线，接线环方式】9【快速插接式，需压接插线鼻】

包装规格：1个/盒

电压频率及产地：7C【50/60Hz 中国】、7【50/60HZ 】

辅助触点：11【1NO＋NC】

额定工作电流(国产型号)： 09【9A】12【12A】18【18A】25【25A】32【32A】38【38A】40【40A】50【50A】65【65A】80【80A】95【95A】11500【115A】15000【150A】17000【170A】205【205A】245【245A】300【300A】410【410A】475【475A】620【620A】

额定工作电流(进口型号)：098【9A】128【12A】188【18A】258【25A】40008【40A】65008【65A】80004【80A】80008【80A】115004【115A】T20【20A】T25【25A】T32【32A】T40【40A】

线圈电压代号：B【24V】C【32V】CC【36V】D【42V】E【48V】F【110V】FE【115V】L【208V】M【220V】N【415V】P【230V】Q【380V】U【240V】V【400V】G【125V】R【440V】 Y【660V】S【72V】

施耐德LC1D接触器的物理性能

机械寿命: 30百万次，15 kA².s

电气寿命: 200万次

使用环境温度: -5°C至+60°C
存储环境温度: -60°C至+80°C

施耐德LC1D接触器的执行标准

符合标准:IEC 60947-4-1 GB 14048.4
