施耐德辅助触点模块的主要参数
产品系列:TeSys D 控制继电器 TeSys D TeSys F
产品系列: TeSys
产品类型: 时间延迟辅助触点模块
回路触点类型: 1 NO + 1 NC
接线能力:螺栓紧固
安装位置 :正面
额定绝缘电压 [Ui] :600 V 证书 UL 690 V 符合 IEC 60947-5-1 600 V 证书 CSA
额定工作电压 [Ue]: 690 V AC 25...400 Hz
约定发热电流 [Ith]: 10 A 在…上 <60 °C
额定接通能力 [Irms]:140 A 在…上 <= 690 V AC 符合 IEC 60947-5-1 250 A 在…上 <= 690 V DC 符合 IEC 60947-5-1
允许短时间额定: 100 A 在…上 <60 °C 1 s 120 A 在…上 <60 °C 500 ms 140 A 在…上 <60 °C 100 ms
保护类型: GGG 熔断器 10 A 根据工作电流的额定 Ue <= 690 V
小开关电流 [Imin] :5 mA
小开关电压: 17 V

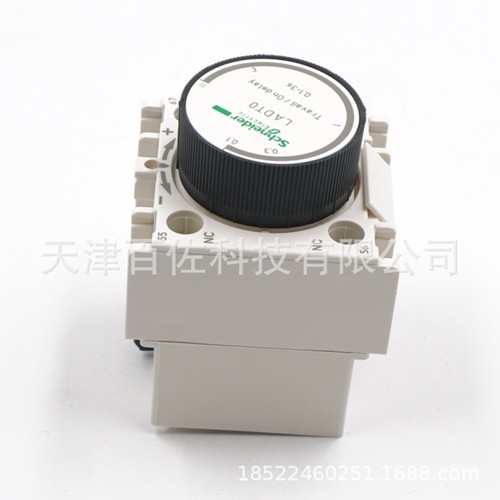

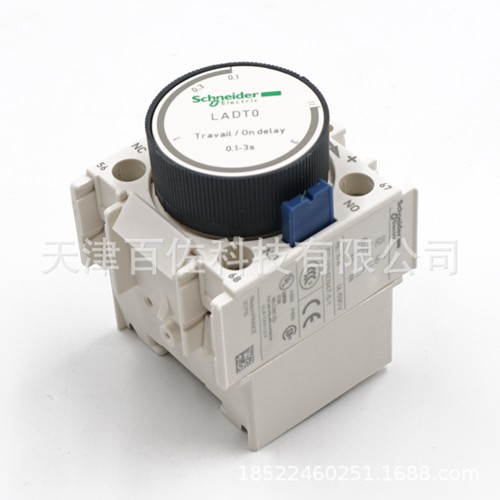

定时器类型: 延迟闭合
延时范围: 0.1...3 s
绝缘电阻: > 10 M?6?8
施耐德辅助触点模块的物理性能
机械寿命: 5 Mcycles
运行温度 -5…60 °C
贮存环境温度 -60…80 °C
工作海拔 3000 m 无
施耐德辅助触点模块的执行标准
符合标准:BS 4794 NF C 63-140 IEC 60947-5-1 EN 60947-5-1 VDE 0660
