施耐德IC65N1PC25A

施耐德IC65N微型断路器(也叫小型断路器)

微型断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。其主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。当电路欠电压时，欠电压脱扣器的衔铁释放。

施耐德IC65N微型断路器的主要参数

接线方式：板前接线

极数范围：1P 2P 3P 4P

壳架等级额定电流：63A

产品系列：iC65系列小型断路器

包装规格：12个/盒,6个/盒,3个/盒,4个/盒

短路分段能力：N型6kA H型10kA L型15kA

产品宽度范围：18mm 36mm 54mm 72mm

脱扣特性范围：C【5-10In】 D【10-14In】 B【3-5In】

额定电流范围：1A 2A 3A 4A 6A 8A 10A 13A 16A 20A 25A 32A 40A 50A 63A

施耐德IC65N微型断路器相关附件

脱扣附件：无脱扣附件 iMX分励脱扣单元 iMX＋OF分励脱扣单元 iMN欠压脱扣单元 iMSU过压脱扣单元 iMNV脱扣单元

漏电保护附件：无漏电保护 VE【ELE电子式AC类保护漏电附件】 VEA【ELE电子式A类保护漏电附件】

远程控制附件：无附件 RCA【远程控制不带Ti24接口电操机构】 RCA【远程控制带Ti24接口电操机构】 ARA【自动重合控制附件】

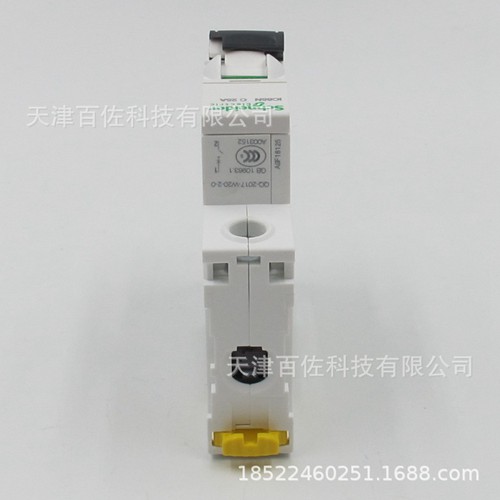

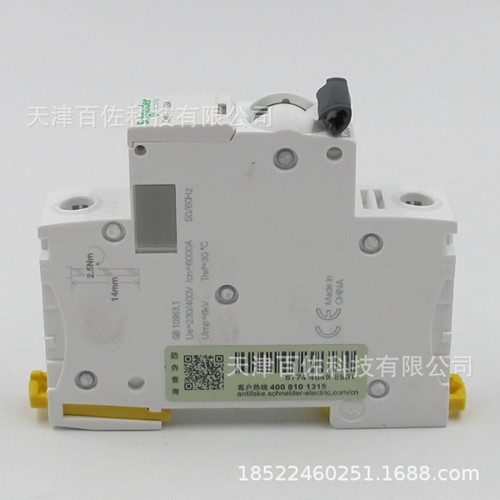

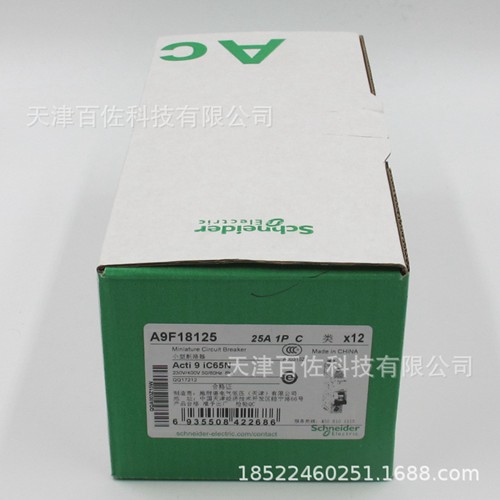

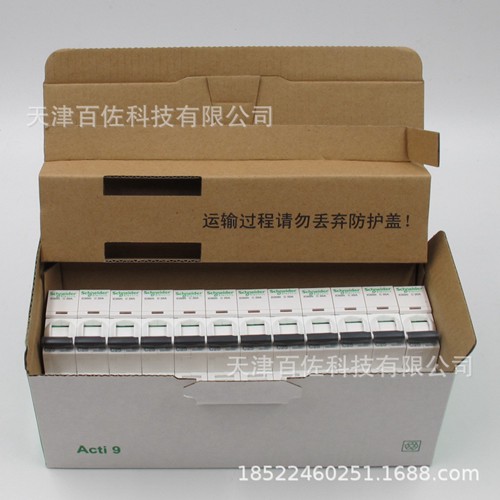

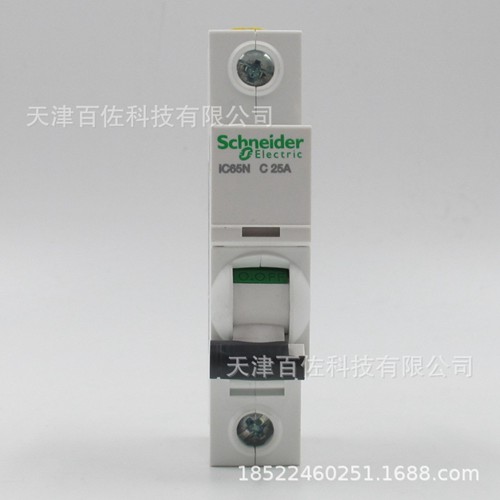

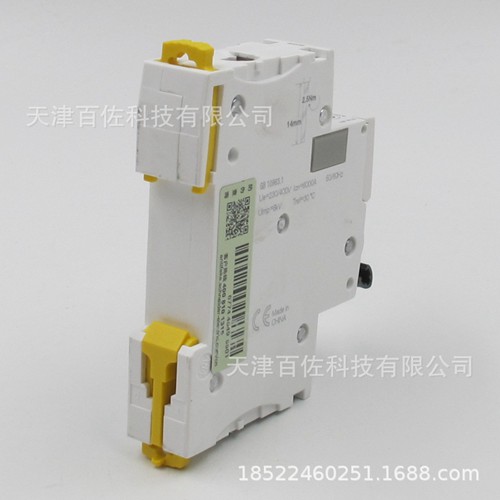

IC65N1PC25A产品实物图片
