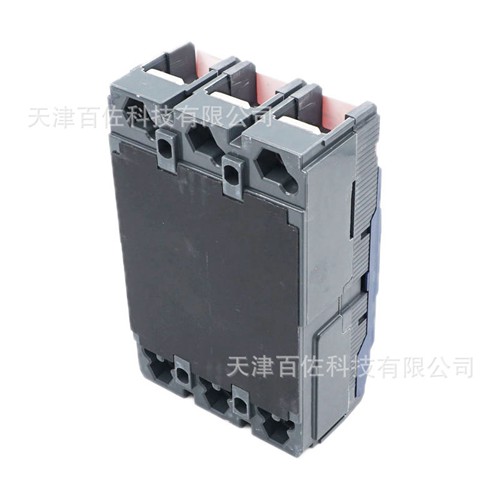

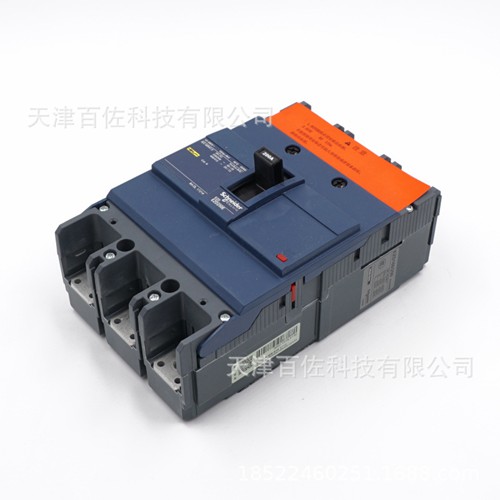

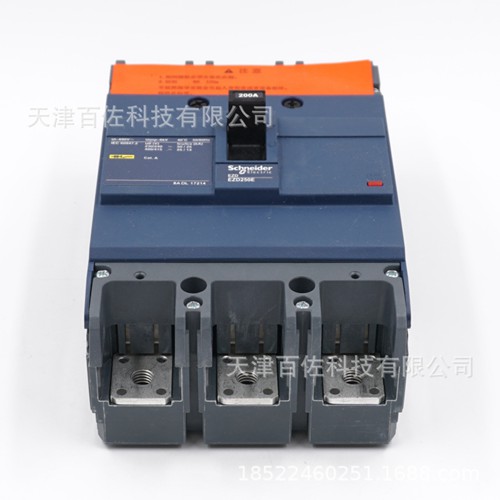

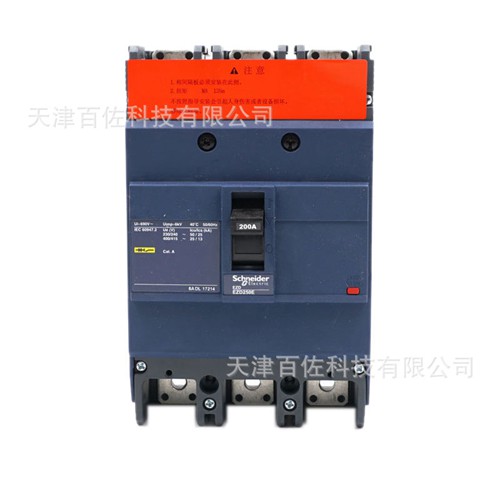

施耐德EZDE/M/S塑壳断路器
塑壳断路器能够在电流超过跳脱设定后自动切断电流。塑壳指的是用塑料绝缘体来作为装置的外壳,用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元,而大型号的塑壳断路器会配备固态跳脱传感器。其脱扣单元分为:热磁脱扣与电子脱扣器。
施耐德EZDE/M/S塑壳断路器的主要参数
系列名称:EZD(100/160/250/400/630)(E/M)
接线方式:板前接线
安装类型:插入式,固定式
安装方式:底板安装
壳架等级额定电流:100A,160A,250A,400A,630A
额定电压: 400V AC
极数范围:3P,4P
短路分段能力:E 25kA,E 36kA,M 35kA,M 36kA,M 50kA,S 50kA
包装规格:1个/盒
脱扣器类型:热磁式,电子式
脱扣器名称:TMD,ETS 2.3
脱扣器保护功能:两段保护LI,三段保护LSI
产品宽度范围:75mm,105mm,140mm
额定电流范围:15A,20A,25A,30A,40A,50A,60A,75A,80A,100A,125A,160A,200A,225A,250A,320A,350A,400A,500A,600A,630A
施耐德EZDE/M/S塑壳断路器的物理性能
机械寿命: 8500次-10000次
电气寿命: 4000次
使用环境温度: -25°C至+70°C
存储环境温度: -50°C至+85°C
施耐德EZDE/M/S塑壳断路器的执行标准
符合标准:EN 60947-2,IEC 60947-2
施耐德EZDE/M/S塑壳断路器的信号附件
AX辅助触点,AL报警触点,2个AX辅助触点,1AX辅助触点 +1AL报警触点,AX/AL辅助报警触点,1AX辅助触点 +1AX/AL辅助报警触点,1AL报警触点 +1AX/AL辅助报警触点,2AX/AL辅助报警触点
施耐德EZDE/M/S塑壳断路器的控制附件
SHT分励线圈,UVR失压线圈,SHT分励线圈+UVR失压线圈

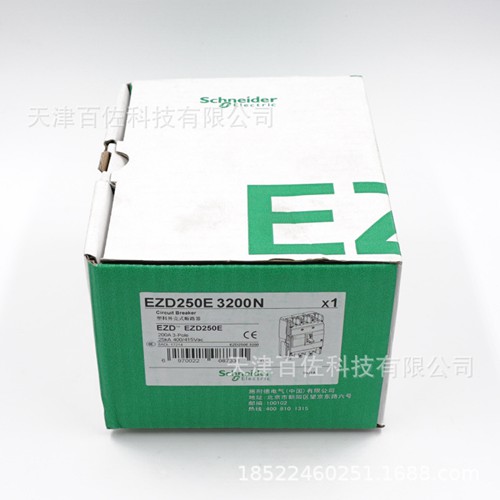

上一条:施耐德EZD250E3225N
