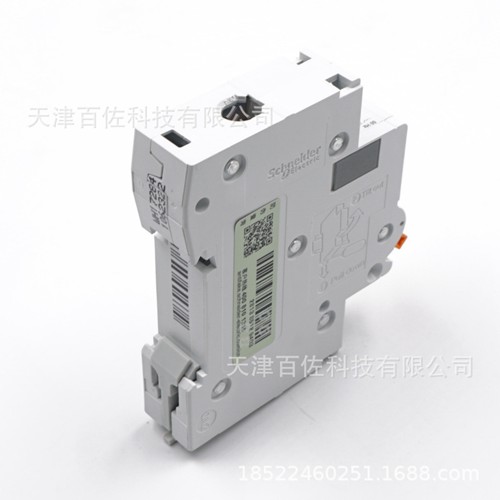

施耐德EA9AN/H/N-K微型断路器(也叫小型断路器)
微型断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成,其主触点是靠手动操作或电动合闸的,主触点闭合后
自由脱扣机构将主触点锁在合闸位置上。
施耐德EA9AN/H/N-K微型断路器的主要参数
系列名称:EA9AN、EA9AH、EA9AN-K
接线方式:板前接线
极数范围:1P 2P 3P 4P
壳架等级额定电流:63A
额定电压: 230/400V AC
短路分段能力:N型6kA,H型10kA
包装规格:12个/盒,6个/盒,3个/盒,4个/盒
脱扣特性范围:C【5-10In】 D【10-14In】
产品宽度范围:N(N-K)系列 18mm 36mm 54mm 72mm
H系列 27mm 54mm 81mm 108mm
额定电流范围:N(N-K)系列6A 10A 16A 20A 25A 32A 40A 50A 63A
H系列63A80A 100A 125A
施耐德EA9AN/H/N-K微型断路器的物理性能
机械寿命: 20,000次
使用环境温度: -30°C至+70°C
存储环境温度: -40°C至+85°C/-40°C至+80°C
电气寿命: EA9AN:10,000次 EA9AH:63A 10,000次 80-125A 5,000次
施耐德EA9AN/H/N-K微型断路器的执行标准
获得CCC认证证书
符合标准: GB10963 / IEC 60898
