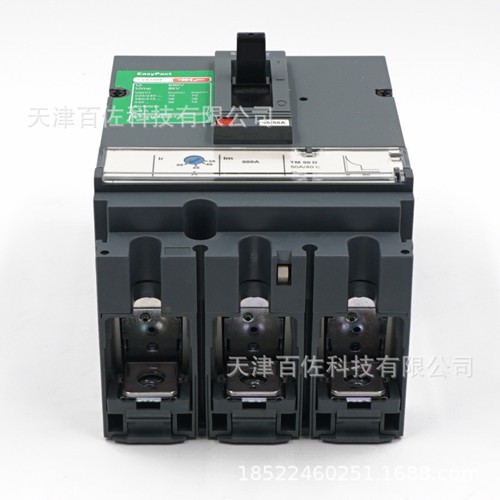

施耐德CVSE/B/F/N/H塑壳断路器
塑壳断路器能够在电流超过跳脱设定后自动切断电流。塑壳指的是用塑料绝缘体来作为装置的外壳,用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元,而大型号的塑壳断路器会配备固态跳脱传感器。其脱扣单元分为:热磁脱扣与电子脱扣器。
施耐德CVSE/B/F/N/H塑壳断路器的主要参数
系列名称:CVS(E/B/F/H/N)(100A/160A/250A/400A/630A)
接线方式:板前接线
壳架等级额定电流:100A,160A,250A,400A,630A
额定电压: 400V AC
极数范围:3P,4P
短路分段能力:E型25kA,B型25kA,F型36kA,N型50kA,H型70kA
包装规格:1个/盒
脱扣器类型:热磁式,电子脱扣器
脱扣器名称:TMD,ETS2.3
脱扣器保护功能:两段保护LI,四段保护LSG
产品宽度范围:75mm,105mm,140mm
额定电流范围:16A,25A,32A,40A,50A,63A,80A,100A,100A,125A,160A,200A,250A,320A,400A,500A,600A
施耐德CVSE/B/F/N/H塑壳断路器的物理性能
机械寿命: 30000次
电气寿命: 12000次
使用环境温度: -25°C至+70°C
存储环境温度: -50°C至+80°C
施耐德CVSE/B/F/N/H塑壳断路器的执行标准
符合标准:EN 60947-2,IEC 60947-2
