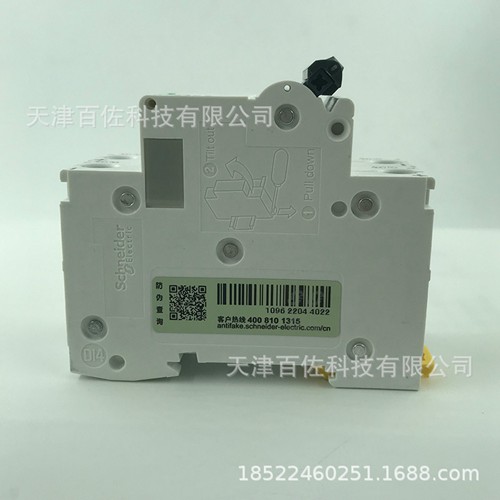

施耐德C65(N/H/L)微型断路器(也叫小型断路器)
微型断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成,其主触点是靠手动操作或电动合闸的,主触点闭合后
自由脱扣机构将主触点锁在合闸位置上。
施耐德C65(N/H/L)微型断路器的主要参数
系列名称:C65N、C65H、C65L
接线方式:板前接线
壳架等级额定电流:63A
额定电压: 230/400V AC
极数范围:1P,2P,3P,4P
短路分段能力:N型6kA,H型10kA,L型15kA

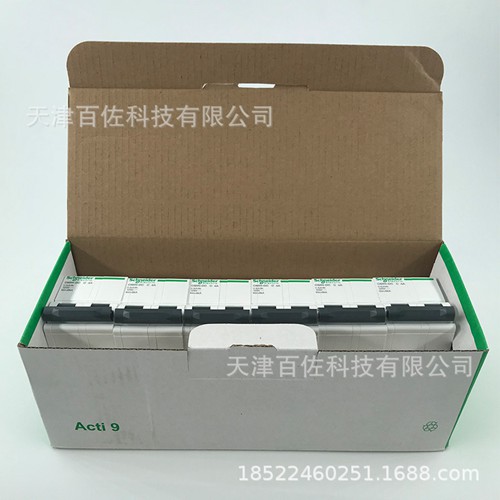

包装规格:12个/盒,6个/盒,4个/盒,3个/盒
脱扣特性范围:C【5-10In】,D【10-14In】
产品宽度范围:18mm,36mm,54mm,72mm
额定电流范围:1A,2A,4A,6A,10A,16A,20A,25A,32A,40A,50A,63A
施耐德C65(N/H/L)微型断路器的物理性能
机械寿命: 20000次
使用环境温度: -30°C至+70°C
存储环境温度: -40°C至+85°C
电气寿命: 10000次
施耐德C65(N/H/L)微型断路器的相关附件
脱扣附件配置:MN欠压脱扣单元,MV过压脱扣单元
MX分励脱扣器:分励电压AC110-415V/DC110-130V,AC/DC48V,AC/DC12/24V
MX+OF分励脱扣单元:分励电压AC110-415V/DC110-130V,AC/DC48V,AC/DC12/24V
漏电保护附件配置:
ELE电子式漏电附件:额定剩余动作电流30mA,300mA
ELM电磁式漏电附件:额定剩余动作电流30mA
施耐德C65(N/H/L)微型断路器的执行标准
获得:CCC,IEC CB报告
符合标准:GB 14048.2,IEC 60947-2
