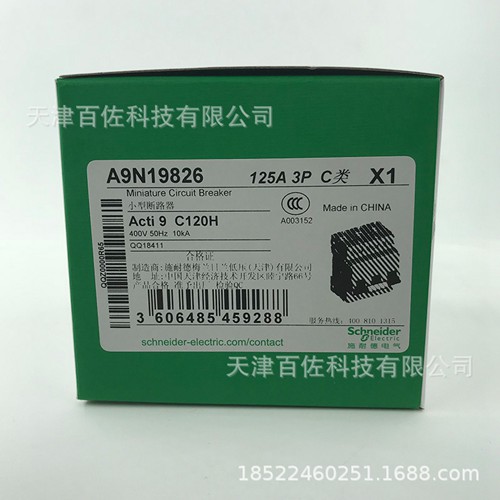

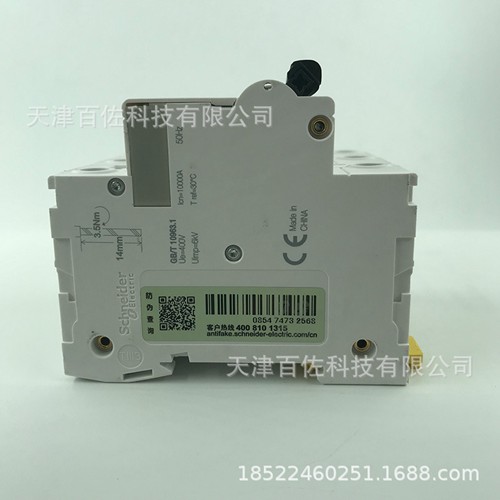

施耐德C120(H/L)微型断路器(也叫小型断路器)
微型断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成,其主触点是靠手动操作或电动合闸的,主触点闭合后
自由脱扣机构将主触点锁在合闸位置上。
施耐德C120(H/L)微型断路器的主要参数
系列名称:C120H、C120L
接线方式:板前接线
极数范围:1P,2P,3P,4P
壳架等级额定电流:125A
额定电压: 230/400V AC
短路分段能力:H型10kA,L型15kA
包装规格:12个/盒,1个/盒
脱扣特性范围:B【3-5In】,C【5-10In】,D【10-14In】
产品宽度范围:27mm,54mm,81mm,108mm
额定电流范围:63A,80A,100A,125A
施耐德C120(H/L)微型断路器的物理性能
机械寿命: 20,000次
使用环境温度: -30°C至+70°C
存储环境温度: -40°C至+80°C
电气寿命: 5000次
施耐德C120(H/L)微型断路器的相关附件
脱扣附件配置:MX+OF分励脱扣单元、MN欠压脱扣单元、MV过压脱扣单元、MX分励脱扣器
VG【Vigi C120电磁式漏电附件】:额定剩余动作电流有30mA,300mA,300mA,S-延时型500mA
施耐德C120(H/L)微型断路器的执行标准
获得:CCC,EC
符合标准:GB 10963.1,IEC 60898-1
