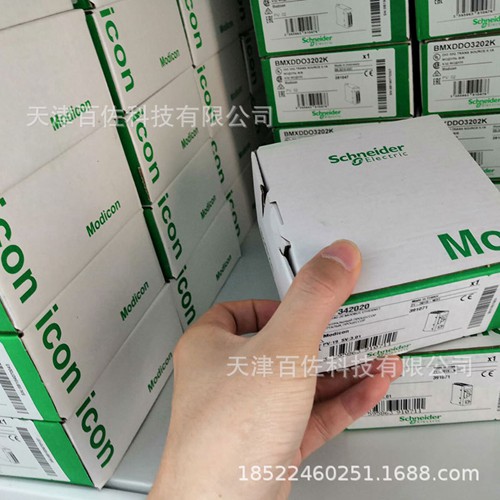

施耐德BMXP3420302

施耐德PLC模块

施耐德PLC模块的主要参数

产品系列： Modicon M340 自动化平台

产品类型： 处理器模块 概念 CANopen Transparent Ready

机架数量： 4

槽位数:11

离散量: I/O 处理器数量 1024 I/O 多机架配置 704 I/O 单机架配置

模拟量: I/O 处理器容量 256 I/O 多机架配置 66 I/O 单机架配置

特殊应用通道数量: 36

控制通道: 可编程回路

运动控制: 独立轴 CANopen

集成连接类型: USB 端口 在…上 12 Mbit/s CANopen 主总线 SUB-D 9, 传输模式: 2 屏蔽双绞线对 在…上 20 kbit/s...1 Mbit/s Ethernet TCP/IP RJ45, 传输模式: 1 根双绞线 在…上 10/100 Mbit/s

通讯模块处理器 2 以太网通讯模块 4 ASI模块

embedded communication service: 网络管理(NMT) CANopen 过程数据对象(PDO) CANopen 服务数据对象 (SDO) CANopen 特殊功能 (SYNC, EMCY, TIME) CANopen 带宽管理, Ethernet TCP/IP 数据编辑器, Ethernet TCP/IP Modbus TCP 消息发送, Ethernet TCP/IP 支架观察器, Ethernet TCP/IP SNMP 网络管理员, Ethernet TCP/IP

以太网端口: 10BASE-T/100BASE-TX

传输率: 1 Mbit/s 0…20 m 0…0.6 m 125 kbit/s 0…500 m 0…10 m 20 kbit/s 0…2500 m 0…300 m 250 kbit/s 0…250 m 0…10 m 50 kbit/s 0…1000 m 0…120 m 500 kbit/s 0…100 m 0…10 m 800 kbit/s 0…40 m 0…6 m

总线/网络类型: CANopen M20 DS 301 V4.02 通过 雏菊链或分接头结点链接的设备 CSMA/CA CANopen M20 DS 303-2 通过 雏菊链或分接头结点链接的设备 CSMA/CA CANopen M20 DS 405 通过 雏菊链或分接头结点链接的设备 CSMA/CA

从站数量: 63 CANopen

每段的设备数: 0…16 适用 <205 m (CANopen) 0…32 适用 <185 m (CANopen) 0…64 适用 <160 m (CANopen)

内存说明: 提供内存卡 (BMXRMS008MP) 程序、常数、符号与数据的备份 内部 RAM 4096 Kb 内部 RAM 256 kB 数据 内部 RAM 3584 kB 程序常量与符号: 提供内存卡 (BMXRMS008MP) 激活标准的 Web 服务器，B10级

大目标区尺寸: 256 kB 非定位内部数据 32634 %Mi 确定内部位 目标区域的默认尺寸 1024 %MWi 内部字 确定内部数据 256 %KWi 固定字 确定内部数据 512 %Mi 确定内部位 应用程序结构 1 个循环/周期主任务 1个周期快速任务 无辅助任务 64 个事件任务 _ 0.12 µs _ 0.17 µs 双长的字 0.25 µs 单长的字 1.16 µs _

每毫秒指令数: 6.4 Kinst/ms 65 % 布尔 + 35 % 定点运算 8.1 Kinst/ms 100 % 布尔 系统开销 0.13 ms 适用 快速任务 0.7 ms 适用 主任务

电流消耗: 135 mA 在…上 24 V 直流

供电电源: 通过机架的内部电源

标识: CE

LED状态: 以太网激活 (ETH ACT): LED (绿色) 集成机器/安装总线运行 (CAN ERR): LED (绿色) 处理器运行 (RUN): LED (绿色) 以太网网络状态 (ETH STS): LED (绿色) 数据速率 (ETH 100): LED (红色) I/O 模块故障 (I/O): LED (红色) 集成机器/安装总线故障 (CAN ERR): LED (红色) 内存卡故障 (CARD ERR): LED (红色) 处理器或系统故障 (ERR): LED (红色) Modbus 上的活动 (SER COM): LED (黄) 产品重量: 0.215 kg

施耐德PLC模块的物理性能

运行温度： 0…60 °C

相对湿度： 10…95 % 无冷凝 IP

防护等级： IP20

保护处理： TC

符合指令： 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility 2012/19/EU - WEEE指令

施耐德PLC模块的执行标准

符合标准:EN 61131-2 EN 61000-6-4 EN 61000-6-2 EN 61010-2-201
