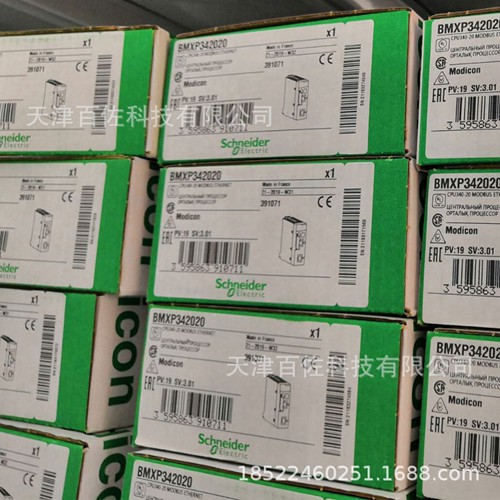

施耐德PLC模块
施耐德PLC模块的主要参数
产品系列: Modicon M340 自动化平台
产品类型: 处理器模块
机架数量: 1
槽位数: 11
离散量: I/O 处理器数量 1024 I/O 单机架配置
模拟量: I/O 处理器容量 256 I/O 多机架配置 66 I/O 单机架配置 特殊应用通道数量 36
监控: 诊断计数器 Modbus 事件计数器 Modbus
控制通道: 可编程回路
集成连接类型: 非隔离的串行链接 RJ45 特性模式, 传输模式: 基带异步, RS232C, 传输模式: 2 屏蔽双绞线对 在…上 0.3...19.2 kbit/s 全双工 非隔离的串行链接 RJ45 特性模式, 传输模式: 基带异步, RS485, 传输模式: 1 屏蔽双绞线对 在…上 0.3...19.2 kbit/s 半双工 非隔离的串行链接 RJ45, 主/从 Modbus, RTU/ASCII, 传输模式: 基带异步, RS232C, 传输模式: 1 屏蔽双绞线对 在…上 0.3...19.2 kbit/s 半双工 非隔离的串行链接 RJ45, 主/从 Modbus, RTU/ASCII, 传输模式: 基带异步, RS485, 传输模式: 1 屏蔽双绞线对 在…上 0.3...19.2 kbit/s 半双工 USB 端口 在…上 12 Mbit/s
通讯模块处理器: 2 以太网通讯模块 4 ASI模块
每段的设备数: 0…32 (特性模式) 0…32 (Modbus)
设备数量: 2 点至点 特性模式 2 点至点 Modbus
总线长度: 0…10 m 非绝缘的串行链接 特性模式 段 0…10 m 非绝缘的串行链接 Modbus 段 0…1000 m 绝缘的串行链接 特性模式 段 0…1000 m 绝缘的串行链接 Modbus 段 0…15 m 特性模式 点至点 0…15 m Modbus 点至点
maximum tap links length: <15 m 非绝缘的串行链接 特性模式 段 <15 m 非绝缘的串行链接 Modbus 段 <40 m 绝缘的串行链接 特性模式: 段 <40 m 绝缘的串行链接 Modbus 段
地址数: 0…248 适用 特性模式 0…248 适用 Modbus 请求 1 K 数据字节/请求 特性模式 每个 RTU 请求 252 个数据字节 Modbus 每个 ASCII
请求: 504 个数据字节 Modbus 控制参数 每个帧(RTU)一个 CRC Modbus 每个帧(ASCII)一个 LRC 特性模式 每个帧(ASCII)一个 LRC Modbus
内存说明: 内部 RAM 2048 Kb 内部 RAM 128 kB 数据 内部 RAM 1792 kB 程序常量与符号 提供内存卡 (BMXRMS008MP) 程序、常数、符号与数据的备份
大目标区尺寸: 128 kB 非定位内部数据 16250 %Mi 确定内部位 32464 %MWi 内部字 确定内部数据 32760 %KWi 固定字 确定内部数据
目标区域的默认尺寸: 128 %KWi 固定字 确定内部数据 256 %Mi 确定内部位 512 %MWi 内部字 确定内部数据 应用程序结构 1 个循环/周期主任务 1个周期快速任务 无辅助任务 32 事件任务 _ 0.18 µs _ 0.26 µs 双长的字 0.38 µs 单长的字 1.74 µs _
每毫秒指令数: 4.2 Kinst/ms 65 % 布尔 + 35 % 定点运算 5.4 Kinst/ms 100 % 布尔 系统开销 0.2 ms 适用 快速任务 1.05 ms 适用 主任务
电流消耗: 72 mA 在…上 24 V 直流
供电电源: 通过机架的内部电源
标识: CE
LED状态: 处理器运行 (RUN): LED (绿色) I/O 模块故障 (I/O): LED (红色) 内存卡故障 (CARD ERR): LED (红色) 处理器或系统故障 (ERR): LED (红色) Modbus 上的活动 (SER COM): LED (黄)
产品重量: 0.2 kg
施耐德PLC模块的物理性能
运行温度: 0…60 °C
相对湿度: 10…95 % 无冷凝 IP
防护等级: IP20
保护处理: TC
符合指令: 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility 2012/19/EU - WEEE指令
施耐德PLC模块的执行标准
符合标准:EN 61131-2 EN 61000-6-4 EN 61000-6-2 EN 61010-2-201
