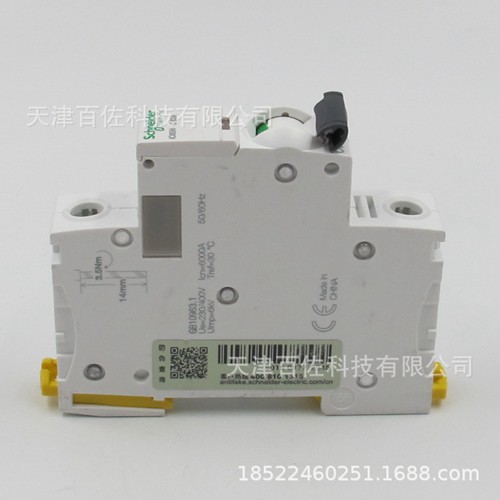

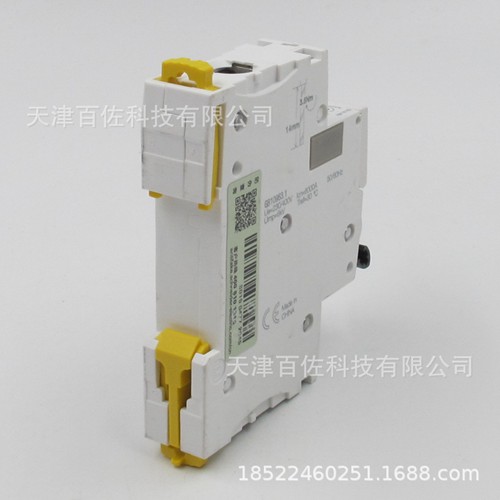

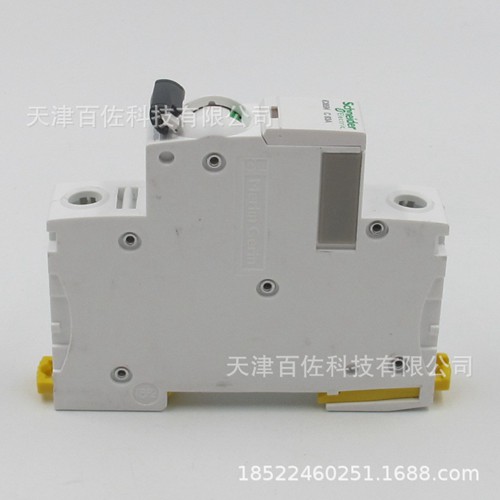

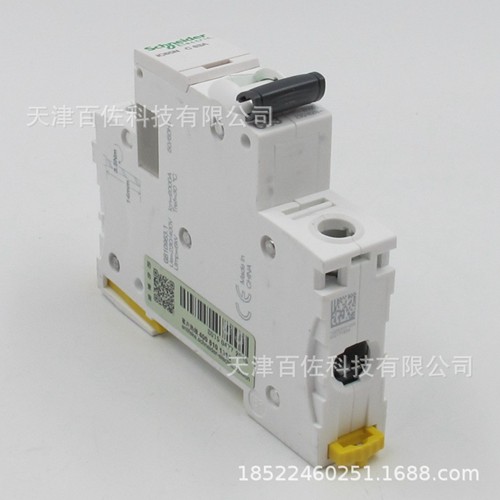

施耐德IC65N微型断路器(也叫小型断路器)
微型断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。其主触点是靠手动操作或电动合闸的。主触点闭合后,自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联,欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时,过电流脱扣器的衔铁吸合,使自由脱扣机构动作,主触点断开主电路。当电路过载时,热脱扣器的热元件发热使双金属片上弯曲,推动自由脱扣机构动作。当电路欠电压时,欠电压脱扣器的衔铁释放。
施耐德IC65N微型断路器的主要参数
接线方式:板前接线
极数范围:1P 2P 3P 4P
壳架等级额定电流:63A
产品系列:iC65系列小型断路器

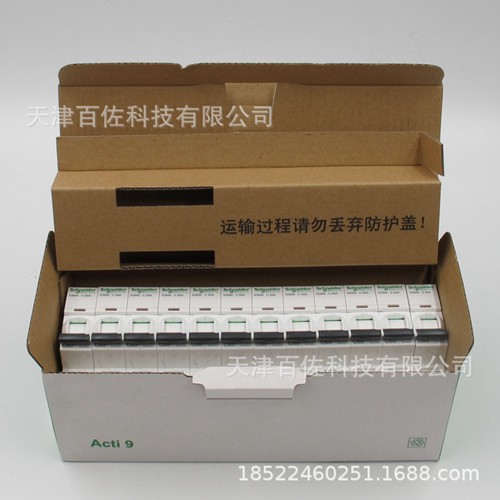

包装规格:12个/盒,6个/盒,3个/盒,4个/盒
短路分段能力:N型6kA H型10kA L型15kA
产品宽度范围:18mm 36mm 54mm 72mm
脱扣特性范围:C【5-10In】 D【10-14In】 B【3-5In】
额定电流范围:1A 2A 3A 4A 6A 8A 10A 13A 16A 20A 25A 32A 40A 50A 63A
施耐德IC65N微型断路器相关附件
脱扣附件:无脱扣附件 iMX分励脱扣单元 iMX+OF分励脱扣单元 iMN欠压脱扣单元 iMSU过压脱扣单元 iMNV脱扣单元
漏电保护附件:无漏电保护 VE【ELE电子式AC类保护漏电附件】 VEA【ELE电子式A类保护漏电附件】
远程控制附件:无附件 RCA【远程控制不带Ti24接口电操机构】 RCA【远程控制带Ti24接口电操机构】 ARA【自动重合控制附件】
