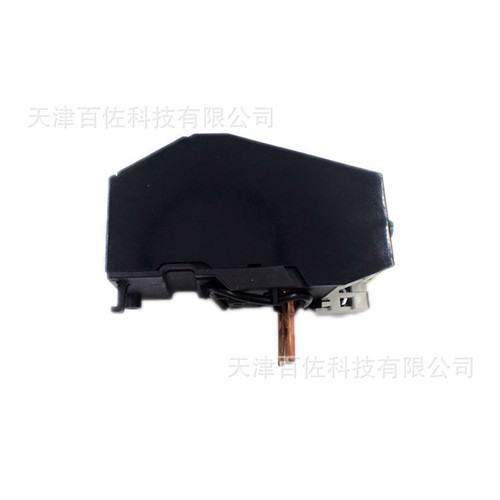

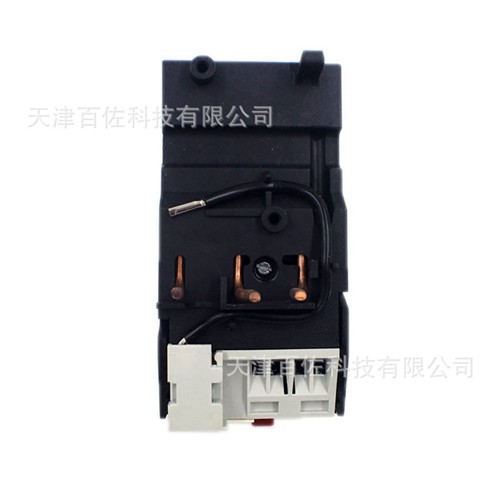

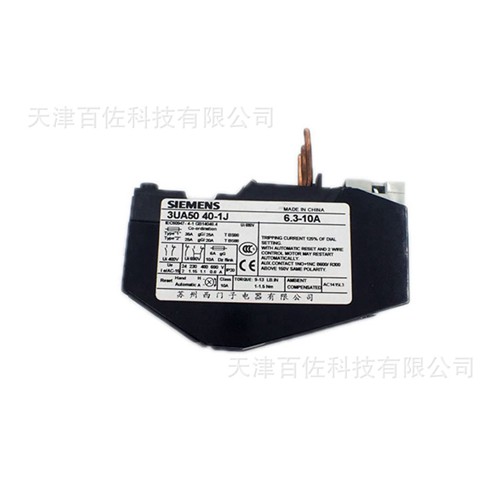

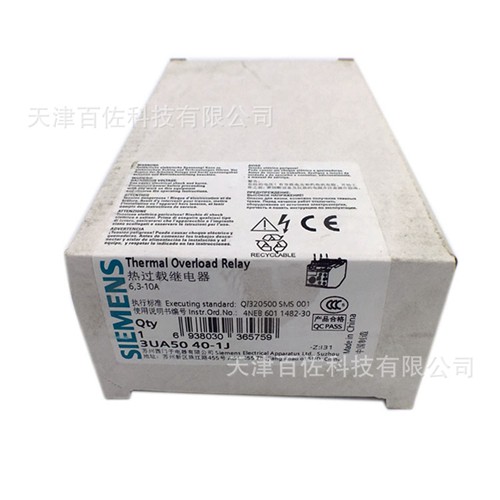

西门子3UA5040-1J

西门子热过载继电器3UA系列

3UA系列热过载继电器适用于50HZ/60HZ，电压690--1000V，电流0.1--400A的长期工作或间断长期工作的一般交流电动机的过载与断相保护，也可用作直流电磁铁和直流电动机的过载保护。具有差动式断相保护，温度补偿，脱扣指示功能，并能自动与手动复位，动作可靠，符合IEC947-4，VDE0660，GB14048等标准。可与相应型号接触器接插安装，3UA5940系列可独立安装。

西门子热过载继电器3UA系列的主要参数

系列名称：3UA热过载继电器

配用接触器代号：50【3TF30/31/40/41】52【3TF32/33/42/43】54【3TB44】55【3TF34/35/44/45】58【3TF46/47/48/49】 59【3TF30...35/40...47】60【3TF49/50】61【3TF51】62【3TF52/53】66【3TF50-56】

规格代号：40

电流整定范围代号：0A【0.1-0.16A】0C【0.16-0.25A】0E【0.25-0.4A】0G【0.4-0.63A】0J【0.63-01A】0K【0.8-1.25A】1A【1- 1.6A】1B【1.25-2A】1C【1.6-2.5A】1D【2-3.2A】1E【2.5-4A】1F【3.2-5A】1G【4-6.3A】1H【5-8A】 1J【6.3-10A】1K【8-12.5A】2S【10-14.5A】2A【10-16A】2B【12.5-20A】2C【16-25A】2D【20-32A】 2Q【25-36A】2R【32-40A】8M【36-45A】2E【25-40A】2F【32-50A】2P【50-63A】2T【40-57A】2U【63- 80A】2V【57-70A】8W【70-88A】2W【63-90A】2H【55-80A】2X【80-110A】3H【90-120A】3J【110- 135A】3K【120-150A】3L【135-160A】3M【150-180A】2K【80-125A】3B【125-200A】3C【160-250A】 3D【200-320A】3E【250-400A】

接线方式：螺钉接线

西门子热过载继电器3UA系列的执行标准

符合标准:IEC947-4，VDE0660，GB14048
