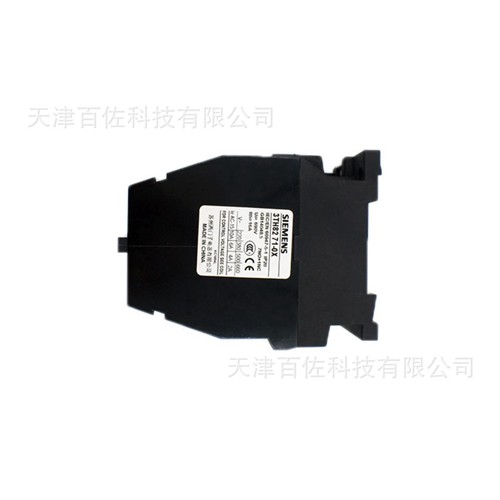

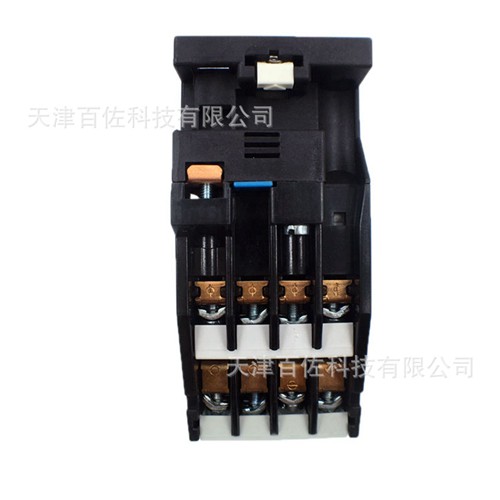

西门子接触器式继电器
接触式继电器(contactor relay)与电磁继电器工作原理是相同的。区别在于:电磁式继电器接通控制线路,电流 小,无灭弧。接触器接通用电设备,电流大有灭弧装置。接触式继电器就是用于接通控制回路,但触点采用了灭弧罩等类似接触器的技术,所以叫接触器式继电器。特点:1.具有浪涌抑制器,使用起来不需外加过电压吸收装置,已达到EMC要求; 2.宽电压可靠工作,线圈工作电压在70%~130%Us范围可靠工作; 3.线圈功耗比传统产品低10-15倍,线圈不易烧坏; 4.触头不易粘焊; 5.铁芯无噪声; 6.允许工作环境温度-25℃~+70℃; 7.宽电压工作节能模块为容性负载,功率因数0.09(超前)对电网具有无功补偿。
西门子接触器式继电器的主要参数
系列名称:3TH接触器式继电器
触头数代号:30【4对触头】40【4对触头】42【8对触头】80【4对触头】82【8对触头】
触头结构形式:31【3NO1NC】22【2NO2NC】40【4NO】13【1NO3NC】04【4NC】44【4NO4NC】53【5NO3NC】 62【6NO2NC】71【7NO1NC】80【8NO0NC】
控制电压类型:0X【交流电压】1X【直流电压】
线圈工作电压频率:50Hz【交流操作】60Hz【交流操作】50Hz/60Hz【交流操作】
工作电压代号:B0【AC24V50Hz AC29V60Hz】C0【AC32V50Hz AC38V60Hz】G0【AC36V50Hz AC42V60Hz】D0【AC42V50Hz AC50V60Hz】H0【AC48V50Hz AC58V60Hz】E0【AC60V50Hz AC72V60Hz】F0【AC110V50Hz AC132V60Hz】 L0【AC125V50Hz AC150V60Hz】M0【AC220V50Hz AC264V60Hz】P0【AC230V50Hz AC277V60Hz】 U0【AC240V50Hz AC288V60Hz】Q0【AC380V50Hz AC460V60Hz】V0【AC400V50Hz AC480V60Hz】 R0【AC415V50Hz AC500V60Hz】S0【AC500V50Hz AC600V60Hz】C1【AC24V60Hz AC20V50Hz】 G1【AC110V60Hz AC92V50Hz】J1【AC115V60Hz AC96V50Hz】K1【AC120V60Hz AC100V50Hz】 M1【AC208V60Hz AC173V50Hz】N1【AC220V60Hz AC183V50Hz】L1【AC230V60Hz AC192V50Hz】 P1【AC240V60Hz AC200V50Hz】R1【AC440V60Hz AC367V50Hz】S1【AC575V60Hz AC480V50Hz】 C2【AC24V50/60Hz】D2【AC42V50/60Hz】G2【AC110V50/60Hz】J2【AC115V50/60Hz】 K2【AC120V50/60Hz】M2【AC208V50/60Hz】N2【AC220V50/60Hz】L2【AC230V50/60Hz】 P2【AC240V50/60Hz】R2【AC440V50/60Hz】S2【AC575V50/60Hz】
