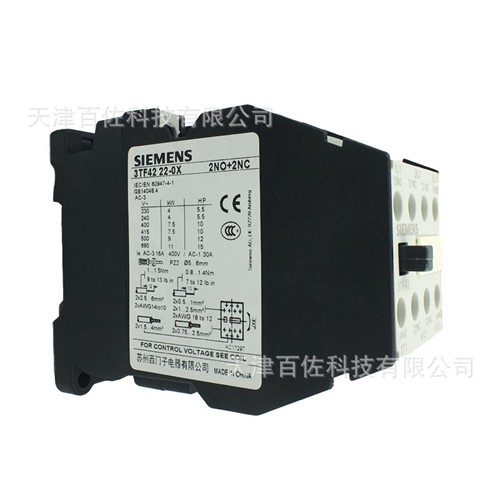

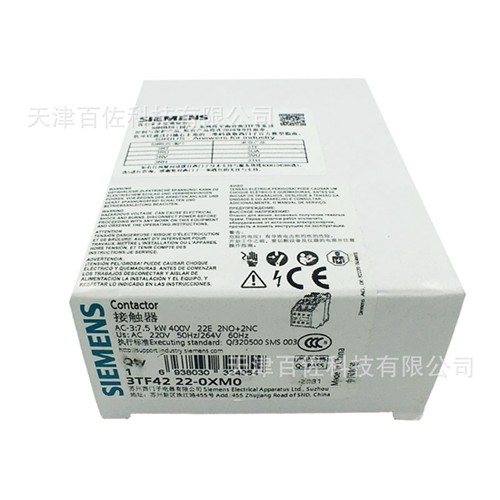

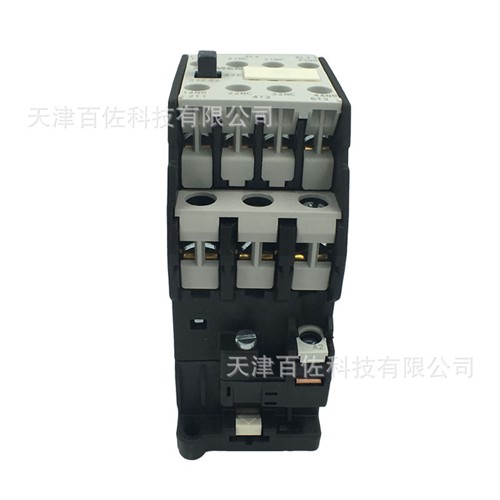

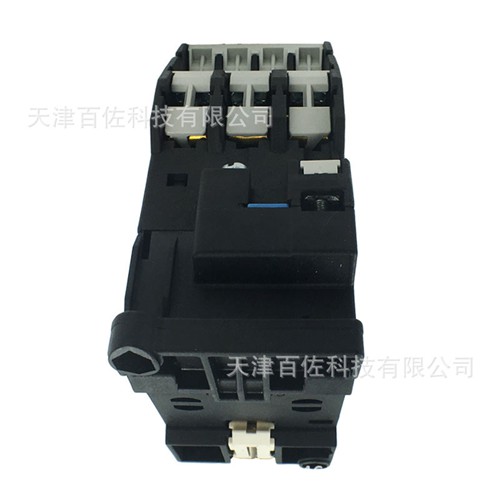

西门子交流接触器3TF系列
3TF系列交流接触器用于交流50HZ或60HZ,额定绝缘电压为690-1000V,在AC-3使用类别下额定工作电压为380时的额定工作电流为9- 400A,主要供远距离接通及分断电路之用,适用于控制交流电动机的起动,停止及反转。符合IEC947,VDE0660,GB14048等标准。
结构特点:安全性好,导电部件不外露,体积小,重量轻,灭弧罩材料采用不饱和树脂,耐弧性好,不会碎裂。灭弧室呈封闭型,飞弧距离小, 可速效电气箱体尺寸。主触头系统结构独特,触头磨损小,电寿命增加。电磁铁工作可靠,耗损少,噪音小,且具有很高的机械强度,操作平频 率和控制容量高,3TF30-35系列可外加辅助触头座。SIGUT-西门子专利端接法,接线方便,牢固,接触可靠性高,抗振性强,安全防护性 好。
西门子交流接触器3TF系列的主要参数
系列名称:3TF交流接触器
系列名称代号:3TF3、3TF4
额定电流代号:30 31 32 33 34 35 40 41 42 43 44 45 46 47 48 49
额定电流:9A 12A 16A 22A 32A 38A 45A 63A 75A 85A
控制线圈电压类型代号:0X【交流电压】1X【直流电压】
辅助触头代号:00【不选配】01【1NC】10【1NO】11【1NO1NC】20【2NO】22【2NO2NC】31【3NO1NC】44【4NO4NC】
线圈工作电压频率:50Hz【交流操作】50Hz/60Hz【交流操作】
工作电压代号:B0【AC24V50Hz AC29V60Hz】C0【AC32V50Hz AC38V60Hz】G0【AC36V50Hz AC42V60Hz】
D0【AC42V50Hz AC50V60Hz】H0【AC48V50Hz AC58V60Hz】E0【AC60V50Hz AC72V60Hz】
F0【AC110V50Hz AC132V60Hz】L0【AC125V50Hz AC150V60Hz】M0【AC220V50Hz AC264V60Hz】 P0【AC230V50Hz AC277V60Hz】U0【AC240V50Hz AC288V60Hz】Q0【AC380V50Hz AC460V60Hz】
V0【AC400V50Hz AC480V60Hz】R0【AC415V50Hz AC500V60Hz】S0【AC500V50Hz AC600V60Hz】
C2【AC24V50/60Hz】D2【AC42V50/60Hz】G2【AC110V50/60Hz】J2【AC115V50/60Hz】 K2【AC120V50/60Hz】M2【AC208V50/60Hz】N2【AC220V50/60Hz】L2【AC230V50/60Hz】
P2【AC240V50/60Hz】Q2R2【AC440V50/60Hz】S2【AC575V50/60Hz】A4【DC12V】B4【DC24V】
C4【DC30V】E4【DC60V】F4【DC110V】G4【DC125V】M4【DC220V】P4【DC230V】V4【DC36V】 W4【DC48V】
西门子交流接触器3TF系列的物理性能
机械寿命: 1500万次
电气寿命:120万次
